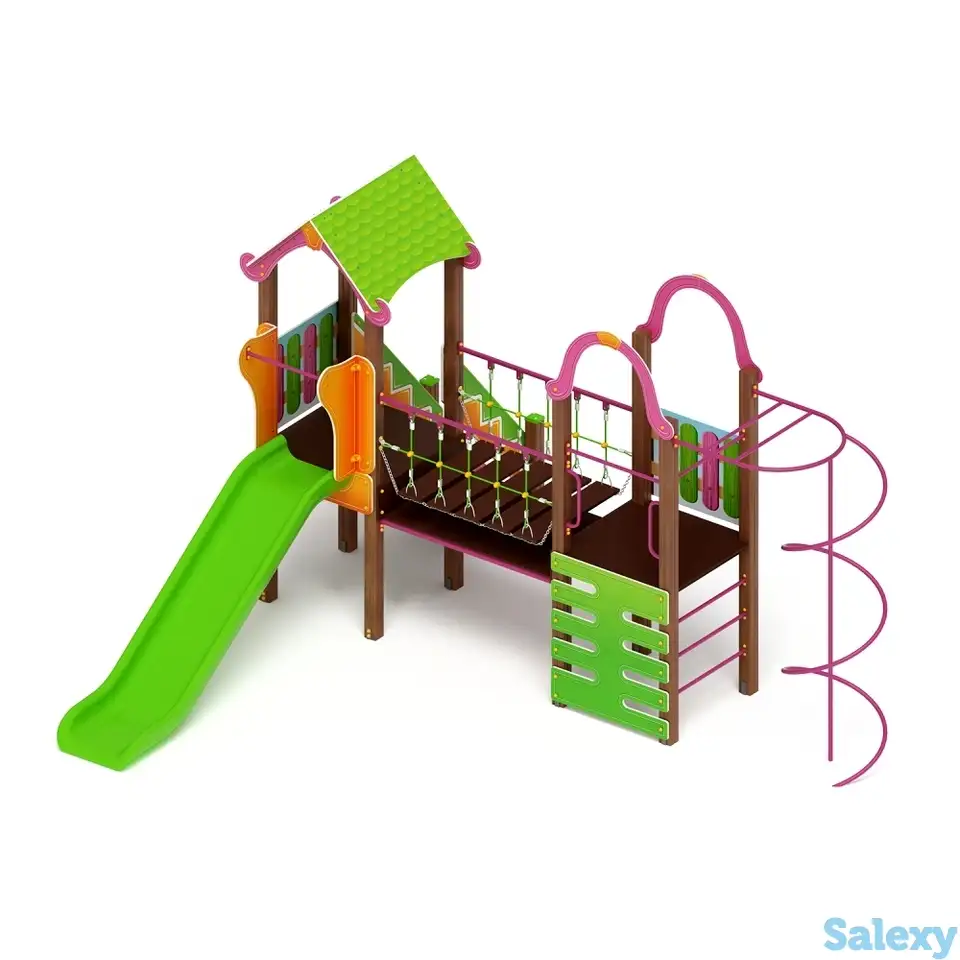

Дик 2.25.10 «лукоморье»

ДИК 2.25.10 Лукоморье




Комплектация


Кол-во


Единица измерения









Башня


Выполнена из четырёх клеёных брусьев не более 100х100 мм высота 2500 мм; пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм толщиной 18 мм; над башней имеется двухскатная крыша из фанеры толщиной 9 мм скат крыши , размер 1200х945 мм, кромки фанеры тщательно шлифованы, фанера окрашена в желто-зеленый цвет. Скат крыши опирается на арки из фанеры толщиной 18 мм. Каждая арка состоит из двух симметричных элементов из фанеры толщиной 18 мм соединенных между собой накладкой. Арки окрашены в вереско-розовый цвет, накладка желтый . В арке имеются прорези шириной 11 мм- для соединения со скатом крыши и 20 мм для опорной лаги.

Вторая башня оснащена декоративными арками , выполненными из влагостойкой фанеры толщиной 18 мм, арки окрашены в вересково-розовый цвет.

Размер башни 1000х1000 по наружным граням бруса . Габарит в плане ( по крыше 1410х1200). Отметка пола башни от планировочной отм. площадки 1200 мм. Высота башни 3050 мм.




2


шт.









Горка пластиковая h 1200


Скат горки шириной 660 мм, длинной 2600 выполнен из высоко-экструдированного полиэтилена. Наклон участка скольжения горки 35 градусов, ширина желоба скольжения 500 мм, цвет горки желто-зеленый.

600х2600х1280(h).




1


шт









Заборчик (1000)


Выполнено из влагостойкой фанеры толщиной 18 мм размером 1000х700 мм, ограждение окрашено с нанесением рисунка в виде заборчика


2


шт









Ограждение стартовой площадки


Стартовая площадка горки ограждена щитами из влагостойкой фанеры толщиной 18 мм, Щиты различных габаритов окрашенных в желтый цвет , так же имеется перекладина из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм.
Перекладина окрашена порошковой краской в вересково-розовый цвет Длина перекладины 660 мм


2


комплект









Скалолаз


Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм, размер 1000х950, с продольными прорезями, расположенными в шахматном порядке, окрашен в желто- зеленый цвет. Выход из башни на скалолаз огражден перекладиной из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм. Перекладина окрашена порошковой краской в вересково-розовый цвет.
Длина перекладины 800 мм.

Для удобства подъема по скалолазу на опорных брусах имеются ручки , ручки выполнены из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм. Ручки окрашены порошковой краской в вересково-розовый цвет


1


комплект









Лестница


Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и четырех ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются двумя перемычками из стального профиля 25х25 мм. Борта лестницы окрашены в вересково-розовый цвет. Лестница поставляется в собранном виде.


1


шт









Перила лестницы


Выполнены влагостойкой фанеры толщиной 24 мм, окрашены в желто-зеленый и желтый цвет. В комплекте 4 шт. перил


2


комплект









Турник


Турник выполнен из гнутой трубы диаметром 27 мм, размером 400х910 мм, окрашен порошковой краской в вереско- розовый цвет цвет. Крепится к двум клеёных брусьям не более 100х100 мм высотой 2500 мм


1


комплект









Подвесной мост


Подвесной мост представляет из себя сборную конструкцию состоящую из пяти половиц из ламинированной антискользящей фанеры толщиной 24 мм, подвешенных на перилах из стального профиля 30х30 ( сварная конструкция , окрашенная в заводских условиях в вересково- розовый цвет) при помощи подвеса, который выполнен из шести-прядного армированного полиамидного каната тросовой свивки диаметром 16 мм, канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом.

Половицы для ограничения перемещения соединяются между собой цепью.

Под половицами имеется страховочный мост из ламинированной антискользящей фанеры крепящейся к
